在電鍍工藝中添加的絡(luò )合劑能與電鍍液中的銅離子結合生成穩定態的絡(luò )合物，形成絡(luò )合銅廢水。因此在處理工藝中首先要破壞絡(luò )合分子的穩定結構使金屬離子游離化，再采用其他方法去除，才能使廢水達標排放。目前，國內外主要采取物理法、化學法、生物法等處理技術。在眾多的金屬絡(luò )合劑中，EDTA（乙二胺四乙酸）是螯合劑的代表，其用途很廣。因此，筆者采用Cu-EDTA為主要目標污染物，研究鐵碳微電解工藝對絡(luò )合重金屬廢水的處理效果。

研究結果表明，鐵碳微電解技術可有效地處理絡(luò )合銅廢水，但是在實際的運行過程中填料容易板結失效、水流易沿設備邊緣產生偏流現象、設備易被懸浮物堵塞而失去處理能力。傳統的鐵碳微電解反應器填料為鐵屑，這種填料呈長條狀、較薄、比表面積較大、填料之間的孔隙率較小，廢水在通過填料時懸浮物易在填料的表面沉積，這樣就會(huì )使鐵碳填料板結。板結后的填料一方面不能與廢水有效接觸，導致鐵碳微電解反應器處理效果降低甚至失效；另一方面促使廢水的過流阻力較大，廢水易沿著反應器邊緣流走，不經微電解反應，出現短流與偏流的現象，降低鐵碳微電解反應器的處理效果。

筆者試驗重點改變了填料形狀及其成分來加快反應速率，在運行工藝和裝置內部結構上優化反應器，解決反應器堵塞和偏流現象。

1、材料與裝置

1.1 試驗填料

試驗中采用球狀填料替代傳統填料，球狀填料較鐵碳填料的比表面積小，反應速率會(huì )有所下降，為了彌補球狀填料這一缺點，在自主研發的填料中增加了催化劑。球狀填料的主要成分含有鐵、碳和一些金屬催化劑，鐵約占95%左右，碳約占3%左右，金屬催化劑約占2%左右。此填料的制作工藝為：先準確稱量鐵、碳和金屬的質量，混合均勻后在爐中以1500℃左右的溫度燒制融化，然后采用鋁制的模型澆筑呈球狀，直徑約為1~2mm。

國內外學者在改進填料成分上做了大量的研究，主要有Cu/Fe電解法、Al/Fe電解法以及在傳統內電解填料中增加不同的金屬催化劑（例如鈦、鎳等）。筆者所在公司自主研發了5種不同的微電解填料。鐵碳填料，簡稱鑄鐵球填料（T1）；在鐵碳填料的基礎上加鋁，簡稱加鋁填料（T2）；在鐵碳填料的基礎上加銅，簡稱加銅填料（T3）；在鐵碳填料的基礎上加鈦，簡稱加鈦填料（T4）；在鐵碳填料的基礎上加鎳，簡稱加鎳填料（T5）。

1.2 試驗裝置和試驗用水

試驗采用的微電解反應裝置呈圓柱形，直徑為200mm，在反應器上端增加內循環系統防止懸浮物堵塞填料，裝置總高為600mm，為了防止反應器偏流，在適當的高度增加擋圈，擋圈的寬度可根據填料的大小調節，反應器的有效容積為18L，采用有機玻璃材質制成。

試驗用水采用人工配水的形式，進水絡(luò )合銅質量濃度為5~30mg/L。

1.3分析項目與測定方法

使用便攜式pH計（上海雷磁）測定pH；采用二乙基二硫代氨基甲酸鈉分光光度法測定絡(luò )合銅濃度。

2、結果與討論

2.1 改進型微電解設備研究

為了避免偏流和短流的情況，試驗在原有設備內部結構上增加擋圈，以防止偏流現象，在設備外部增加內循環工藝，定時開啟內循環泵，采用水沖洗方式對填料表面的沉積進行沖洗，防止因懸浮物淤積在填料之間而出現短流現象。

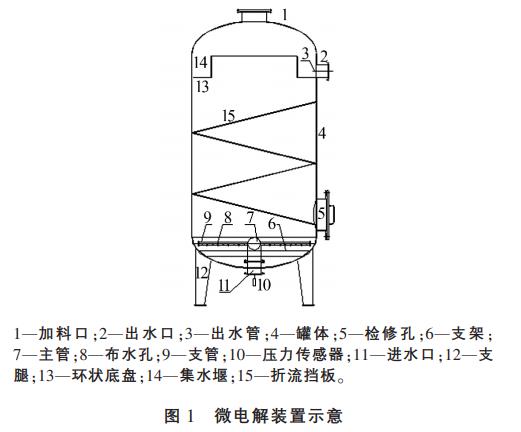

改進型微電解裝置見圖1。

廢水由反應器底端的進水口進入與水平的主管連通，后由布水裝置均勻布水，以防止偏流，布水裝置位于支架上，由水平主管和垂直于主管的支管組成，每根支管下半部有兩排交替分布的布水孔。在反應器的側下部有檢修孔，在反應器的內部設有旋轉的折流擋板，在反應器的上部有集水堰和出水口，在反應器的頂端有加料口用于填料的添加。

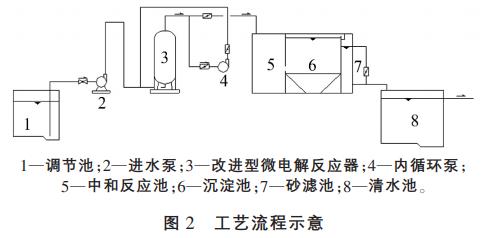

試驗自制一套新一代鐵碳微電解小試裝置，工藝流程見圖2。

由圖2可知，廢水進入調節池后由進水泵打入改進型微電解反應器，在此反應器中進行鐵碳微電解反應，出水由重力作用流入中和反應池，在中和反應池中加藥劑調節pH為8~9，同時在中和池中加入一部分助凝劑形成大的絮體，自流入沉淀池，在沉淀池中進行泥水分離后出水流入砂濾池，進一步去除剩余的懸浮物，砂濾池出水流入清水池排出。為了防止微電解反應器在運行過程中由于懸浮物淤積堵塞填料，要定時開啟內循環泵，靠水力沖刷作用將沉淀物排出反應器，反沖時間由進水水質決定，電磁閥開關由控制器自動控制。

2.2 微電解處理絡(luò )合銅廢水的影響因素

采用改進型鐵碳微電解設備預處理絡(luò )合銅廢水，研究不同催化填料、進水濃度、反應時間及pH對微電解反應過程的影響。

2.2.1 填料種類的影響

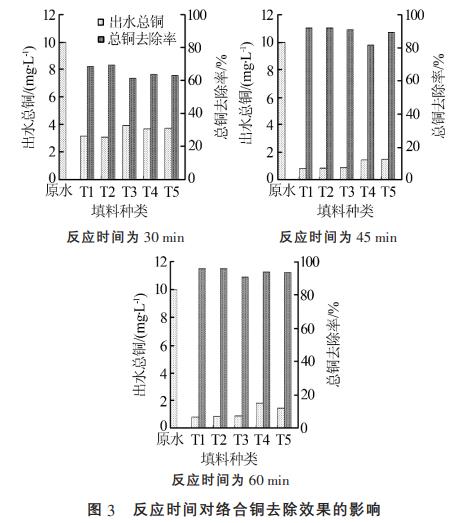

室溫下，將填料6.28L加入到反應器中，徑高比為1∶1。配進水絡(luò )合銅質量濃度為10mg/L，使用蠕動泵控制進水的流速，反應時間分別為30、45、60min，調節進水pH為3，用自主研發的5種不同填料處理絡(luò )合銅廢水，達到反應時間后將液體倒出，加入NaOH溶液，調節pH至9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定總銅濃度，實驗結果見圖3。

由圖3可知，采用鐵碳微電解法處理絡(luò )合銅廢水，隨著反應時間的延長，銅離子去除效果增強。當反應時間分別為30、45min時，經過5種填料處理的絡(luò )合銅廢水出水總銅達不到《電鍍廢水污染排放標準》（GB21900―2008）（總銅<0.5mg/L）的要求。而當反應時間為60min時，T1、T2出水總銅分別為0.38、0.4mg/L，達到了排放標準，由于T2比T1的加工費用高，因此推薦T1處理絡(luò )合銅廢水。

2.2.2 廢水濃度的影響

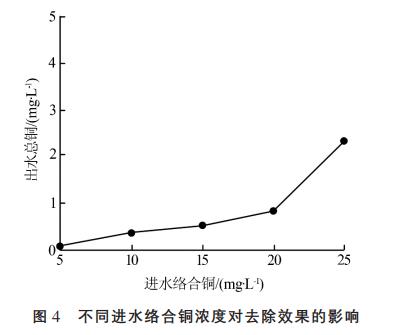

室溫條件下，進水pH為3，反應時間為60min，采用T1填料，使用蠕動泵控制進水的流速，控制不同進水質量濃度分別為5、10、15、20、25mg/L，出水加入NaOH溶液，調節pH為9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定總銅質量濃度，結果見圖4。

由圖4可知，當進水的pH為3，反應時間為60min時，隨著進水絡(luò )合銅的增加，出水總銅濃度是逐漸升高的。當進水絡(luò )合銅＜10mg/L，出水總銅＜0.5mg/L，達到《電鍍廢水污染排放標準》（GB21900―2008）。當進水絡(luò )合銅為15mg/L，出水總銅為0.54mg/L時，超出了排放標準。因此使用鐵碳微電解處理絡(luò )合銅廢水適宜的進水絡(luò )合銅為10mg/L。

2.2.3 反應時間的影響

室溫條件下，進水pH為3，進水絡(luò )合銅為10mg/L，采用T1填料，使用蠕動泵控制進水的流速，控制反應時間分別為10、30、50、60、80、100min，出水加入NaOH溶液，調節pH為9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定出水總銅，結果表明，采用鐵碳微電解法處理絡(luò )合銅廢水，隨著反應時間的延長，總銅出水逐漸減小，在反應60min后銅離子去除率趨于水平。這主要是因為在反應初期，水中溶解的鐵離子量不足，絡(luò )合銅沒有得到足夠的電子進行破絡(luò )反應，使其被置換為銅離子游離于廢水中，隨著反應的進行，水中的電子越來越多。當反應時間大于60min后，水中的電子能夠滿足絡(luò )合銅的破絡(luò )反應，同時隨著反應時間的增加，鐵屑表面可被氧化而引發鈍化作用影響還原反應的進行，因此，建議工程中控制反應時間為60min。

2.2.4 pH的影響

室溫條件下，反應時間為60min，進水絡(luò )合銅為10mg/L，采用T1填料，使用蠕動泵控制進水的流速，用稀硫酸調節進水pH分別為3、4、5、6，出水加入NaOH溶液，調節pH至9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定出水總銅，結果表明，隨著pH的增加，出水總銅濃度不斷增加。在pH為3時，出水總銅＜0.5mg/L，而當pH＞4時，出水總銅質量濃度逐步增加至大于2mg/L，所以pH對絡(luò )合銅去除的影響很大。因此，建議工程中控制進水pH為3。

綜上所述，采用鐵碳微電解法處理絡(luò )合銅廢水，應采用鐵碳填料，控制進水pH為3，反應時間為60min，進水絡(luò )合銅＜10mg/L，可達到《電鍍廢水污染排放標準》（GB21900―2008）。

2.3 銅元素動力學研究

在最佳進水條件下，測量不同反應時間的出水總銅。室溫條件下，進水絡(luò )合銅為10mg/L，進水pH為3，采用T1填料，使用蠕動泵控制進水的流速，反應時間分別為10、20、30、40、50、60min，出水加入NaOH溶液，調節pH為9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定總銅濃度。將實驗數據由一級、二級、三級動力學反應模型進行擬合（邊界條件：t=0，CA=CA0；t=t，CA=CA1）。

一級反應模型表達式見式（1）。

對上式進行積分，得到式（2）。

二級反應模型表達式見式（3）。

對上式進行積分，得到式（4）。

三級反應模型表達式見式（5）。

對上式進行積分，得到式（6）。

式中：

C――初始金屬離子質量濃度，mg/L；

C――t時刻時金屬離子質量濃度，mg/L；

kA――零級動力學速率常數，mol/（L?s）

k1――一級動力學速率常數，s-1；

k2――二級動力學速率常數，L/（mol?s）；

k3――三級動力學速率常數，L2/（mol2?s）。

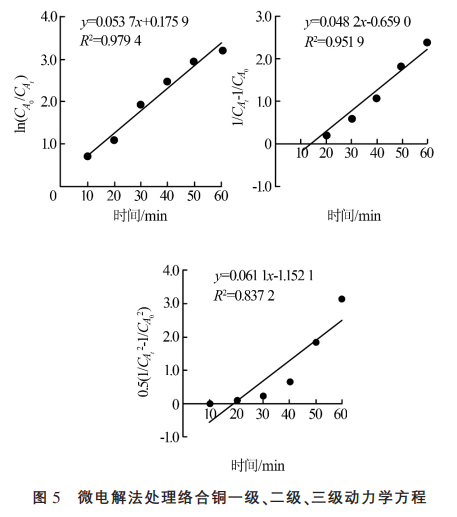

根據實驗數據進行動力學模型擬合，通過擬合方程計算得到動力學參數，一級、二級、三級動力學曲線見圖5。

由圖5可知，用一級和二級動力學模型擬合實驗數據相關性都比較好，相關系數均達到了0.95以上，說明微電解法處理銅離子可以近似用一級和二級反應模型來描述。

3、結論

（1）通過在原有設備內部結構上增加擋圈，以防止偏流現象，在設備外部增加內循環工藝，定時開啟內循環泵，采用水沖洗方式去除填料表面的沉積物，防止懸浮物淤積于填料之間，出現短流現象。

（2）通過改變傳統填料外形結構，防止板結。在傳統填料中增加不同的催化劑可以有效提高絡(luò )合銅的反應速率。

（3）微電解法處理絡(luò )合銅廢水，應采用鐵碳填料，控制進水pH為3，反應時間為60min，進水絡(luò )合銅質量濃度小于10mg/L，處理后出水可達到《電鍍廢水污染排放標準》（GB21900―2008）。

（4）基于一級、二級、三級動力學來分析微電解處理銅離子的動力學數據，結果表明，一級、二級動力學模型都比較適合。（來源：北方工程設計研究院有限公司）
