VFL技術是北京中斯水靈水處理技術有限公司的一個符號和標志，在6月12-13日，由E20環境平臺主辦的“2020(第十八屆)水業戰略論壇”上，北京中斯水靈水處理技術有限公司合伙人、總工程師王坤做了“VFL垂直流迷宮技術的應用”的主題發言。

　　具體分享內容如下：

　　一、中斯水靈公司簡介

　　王坤介紹，中斯水靈以VFL工藝為核心開展各項水處理工程。從2013年開始至今，公司已經在全國14個省和地區建成了村鎮污水處理項目200多項，經過技術升級，目前公司從城鎮污水處理板塊逐步進入到水體污染源治理以及高濃度有機廢水處理和污水處理廠提標改造領域。產品方面，除了集裝箱式一體化設備外(主要用于農村污水處理)，還開發了大型拼裝式污水處理設備，單體可達5000-7000立方，日處理水量3000-5000噸。

　　在項目實踐中，中斯水靈收集了包括北方高寒地區冬季低溫進水以及南方低負荷進水，以及點狀的污染源排水，例如高速公路的點狀排水、景區的點狀排水等，它們的特點是在不同的時段有比較大的水量的沖擊?？偨Y了這些項目，VFL工藝完成了各規模、各種特點的生活污水處理工藝包的積累。

　　二、VFL技術特點與效果

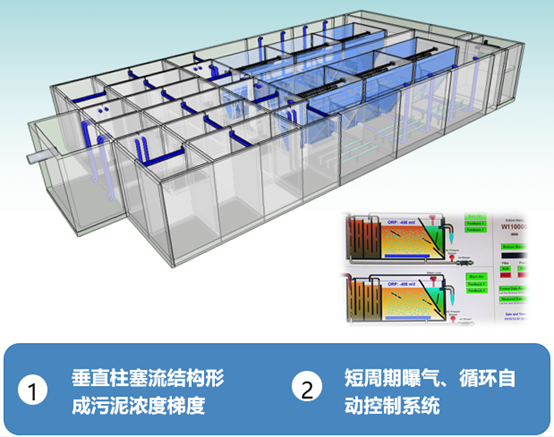

　　VFL技術是一個強化脫氮除磷的生物處理法，主要的技術點有兩個。一個就是前端的垂直流，這個垂直流使得水流形成一個像柱塞或者栓塞的一個流態，結合重力，可以使得每一格里的污泥也就是微生物能夠比較大量的留存到格里面去，形成比較高的濃度，同時在不同的高度形成一個濃度梯度。在接近于底部的位置，會(huì )有一個厭氧發酵，可以給后續的脫氮除磷提供更多可利用的BOD。

　　另外一個技術點，在運行的過程中會(huì )有一個短的周期性運行，有一個短曝氣時間，有一個短的循環回流時間，同時還有一個短的停當時間，這個短到什么程度呢?在一天之內會(huì )有幾十個甚至上百個周期，對比之前的CASS工藝，它是一個大周期的間歇，而VFL技術是一個短周期，不停地在周期循環。這個過程給污水微生物提供了一個不斷在間歇的耗氧和缺氧、厭氧輪換的過程，也是脫氮除磷的一個方式，進一步強化了脫氮除磷的效果。

　　通過這個技術點，同時結合了多點的多級的回流，這個工藝從后到前有一個多級的大的回流，這個回流是全自動化控制的，包括短周期的間歇運行也是全自動化控制的。它是靠什么呢?就是靠耗氧區的氧化還原定位一個指標來控制的，它和市政大型污水處理廠的精準控制不是一個概念。比如說那種精準控制如果是數字化控制的話，這個技術更類似于模擬量的控制。但是這個控制會(huì )非常簡單，因此，由于自動控制的可行性，即便是在千噸級的污水廠都可以實現無人值守。

　　中斯水靈建成的污水廠脫氮除磷的效果非常好，就是因為它本身是強化脫氮除磷的技術，并且同時能夠實現自動化運行，無人值守。另外，這一技術在注重出水水質的前提下，同時還注重對生態環境全面的關注。比如說通過技術來實現污泥的減量化，可以通過停留時間的選擇，以及其他參數的選擇，來實現污泥的減量化。目前可以達到一般其他生物的50%以下，產生污泥量在30-50%之間，這指的是深化產泥量。同時，利用化學藥品也是盡量少，而且是對生態有益的，還能保證沒有異味向外傳播。

　　三、VFL技術在提標改造中的應用

　　這個工藝的適用性很強，在北方冬季低溫下(冬季的污水廠平均進水溫度都是在6度左右)，中斯水靈仍有污水處理廠在運行。去年公司在東北吉林地區建成了多個污水處理廠，在冬季進行調試實現達標。北京也有一些小型的村級污水處理廠，冬季也有非常低溫的情況。

　　另外就是它的技術適用性，在提標改造過程中可以針對不同的工藝，對工藝池型進行改造。通過改造以后，使用VFL技術，可以建成無人值守的全自動控制，而且后臺平臺是可以進行調控的。

　　目前中斯水靈和大型水務公司合作，通過對方運營的反饋，有些幾千噸的污水處理廠平時不安排人駐場，只有做污泥脫水的時候才會(huì )有人員進駐。這個工藝污泥脫水不需要每天進行，千噸級的污水處理廠幾個月排泥一次，對污泥減量化的效果非常明顯。一般情況下，一個季度做一次排泥和污泥脫水，平時操作工可以不駐場。

　　另外，這個工藝是環境友好型的，所有的組合池可以敞開，現在在運行的污水處理廠除臭裝置是停滯狀態，因為確實周邊沒有聞到異味。

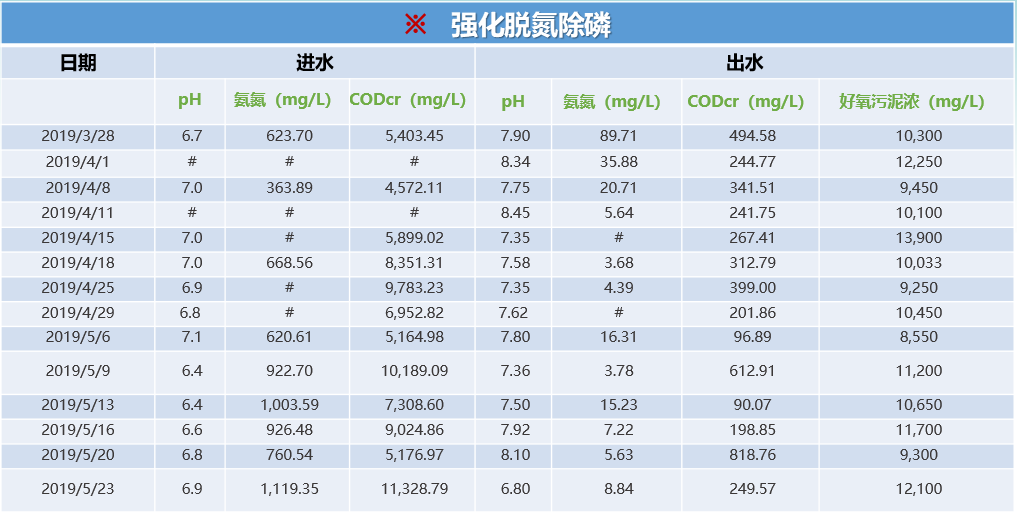

中斯水靈高濃度有機廢水處理，在調蓄過程中截選數據，對氮的去除效率非常高

　　四、應用項目案例

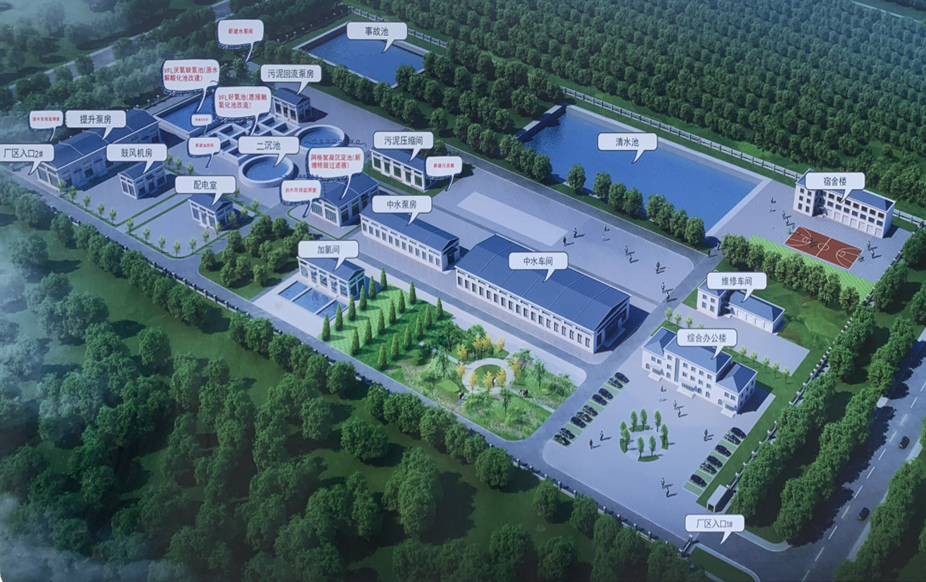

西烏旗白音華能源化工園區污水處理廠提標改造工程

　　內蒙古西烏旗白音華能源化工園區污水處理廠提標改造工程，因為在內蒙古大草原深處，冬季氣溫比較低，而且水的來源是從十公里之外通過管線輸送過來。因此，冬季進水溫度非常低，大概在四五度左右。原來的設計排水標準是一級B的標準，項目方希望達到處理規模在五千噸，出水標準一級A的程度。

西烏旗白音華能源化工園區污水處理廠提標改造工程

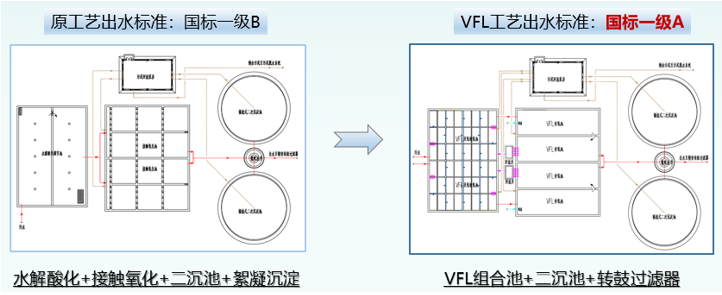

　　上圖是改造之前和改造之后的平面圖，左邊是改造之前的工藝圖，它原來用的是水解酸化+接觸氧化+二沉池+絮凝沉淀，改造之后變成了VFL組合池+二沉池+轉鼓過濾器，完全改變了池型結構，利用現有的池型進行了全面的改造?，F在出水是完全達到一級A的標準。

1 2
