一、基本原理

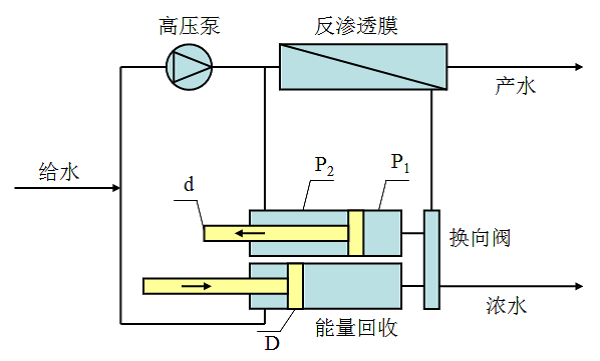

　　該技術利用液壓缸內活塞兩側面積及液體壓力不同產生推力，推動活塞運動，從而實現反滲透濃水和給水的能量交換，進而實現淡化過程濃水壓力能的回收利用和整個淡化系統的節能脫鹽。單臺裝置處理流量為5-100m3/h，通過并聯可實現規模放大。其能量回收裝置的主要性能為：能量回收轉換效率>93%，高壓出口壓力波動<0.05MPa/s，混合率<1%，噪聲<72dB（A）。

　　二、技術優勢

　?。?）通過革新反滲透淡化工藝流程，省去了常規反滲透淡化系統所需配置的高壓增壓泵，節省了昂貴的設備投資；

　?。?）通過采用兩位五通換向閥，使換向時間低于0.5s，消除了能量回收裝置的換向壓力波動問題；

　?。?）由于有實體活塞分隔，避免了濃海水摻混到反滲透進水端從而引起的混合率升高問題；

　?。?）開發出能量回收PLC集中控制技術，通過改變活塞運動速率實現工況自適用調節，滿足實際需求。

　　三、適用范圍

　　可用于反滲透高壓濃鹽水能量回收、液體余壓回收等領域，具體涵蓋海水淡化、苦咸水淡化、高鹽廢水處理、液體余壓回收等。

　　四、工藝流程

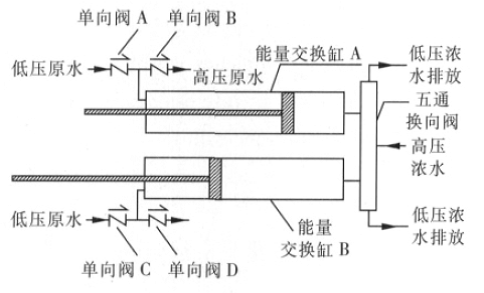

　　低壓原水從單向閥A或單向閥C進入能量回收裝置，充滿能量交換缸A或能量交換缸B；高壓濃水從五通換向閥進入能量回收裝置，當五通換向閥使高壓濃水與能量交換缸A連通時，高壓濃水將能量傳遞給低壓原水，實現能量交換，高壓原水從單向閥B進入反滲透膜壓力容器進行脫鹽處理；待將能量交換缸A中的原水全部加壓送至反滲透系統后，五通換向閥，將高壓濃水與能量交換缸B連通，重復上述能量交換過程，同時能量交換缸A中低壓原水進入，排出低壓濃水。兩個能量交換缸交替進行高壓濃水與低壓原水的能量交換，實現將低壓原水連續增壓送至反滲透系統進行脫鹽處理。
