水處理設備的結構
    生活小區污水處理系統中的一體化設備采用材質為Q235-A.F的鋼板制作而成，根據相關的標準要求來制造設備、試驗，并驗收設備，以確保一體化設備的質量。設備的內壁和外壁做好防腐處理，在設備的頂部加上蓋子，預留出檢修孔，以便于維護人員的檢修。設備可以埋在地面下，在地面上種植一些草被植物，這樣不僅不會(huì )影響到小區的美觀程度，還有利于土地面積的節約。污水處理設備同樣可以置于地面以上，設備的外壁采用鋼夾芯板來達到保溫和裝飾的目的，彩鋼夾芯板采用自熄型泡沫塑料作為夾心材料，用彩色涂層鋼板做面層，采用特定的工藝復合制成隔熱夾芯板，因此這種材料具有重量輕、防腐蝕和保溫性能較好的特點。
2、污水處理設備的曝氣方式
處理生活小區的污水應當考慮到噪音擾民問題，因此污水處理設備的曝氣方式采用潛水曝氣，傳統的鼓風機曝氣系統較為繁瑣，需要閥門、儀表和鼓風機等，存在的噪音較大，同時維護管理工作量也比較大。采用潛水曝氣方式，由于設備置于水下，因此能夠zui大限度地降低噪音對小區環境造成的影響，該技術構造比較簡單，堵塞發生率較低。潛水曝氣技術省去較長的風管，增大了氧的轉移系數，提高氧的利用率，污泥活性基質降解常數高于其他活性。在紊動和能量交換作用下，水下曝氣機混合室內形成強烈的混摻現象，能夠在極短的時間內完成氧由氣體向水中的轉移，使混合液中活性污泥處于強烈的懸浮狀態，生物膜將會(huì )直接受到水和氣流的攪動，使生物膜的更新速度加快，始終保持較高的活性。水下曝氣機的后期維護十分方便，當設備發生故障時，可以利用導軌提升到池頂上來進行維修。水下曝氣機能夠根據水質的變化利用控制閥來調節進氣量，達到分開或組合曝氣與攪拌功能，使水質變得均勻，減小污泥膨脹現象的發生。
3、生化反應池的填料
生活小區污水處理系統中的生化反應池的填料選擇多孔球形懸浮填料，材質為高密度聚乙烯，相對密度為0.93.這種填料的價格比較便宜，具有便于安裝和維修，耐高負荷沖擊、使用壽命較長、不易堵塞、處理效果好等優點。吊裝式填料的支架為金屬材料，長期處于污水中，很容易被腐蝕，從而出現支架倒塌、填料中心繩擺動摩擦斷裂等現象。而生化反應池采用的填料能夠有效避免這些問題的出現。這種填料還可以根據水質的變化情況來調整填充范圍內的填料樹立，為出水的達標排放提供保障。
4、沉淀池與污泥處置
生化處理單元出水中的懸浮物利用沉淀池來去除，從而實現水和污泥的分離。沉淀池設有反應區，與混凝劑發生混合反應后進入沉淀區，沉淀池采用生流式逆向斜管，斜管的材質采用無毒聚氯乙烯，高度為一米，傾角為六十度。沉淀效率較高、停留時間較短，池容較小。經過沉淀后的污泥，有一部分進入到污泥池，一部分回流到調節池。排入到污泥池中的污泥經過消毒、濃縮以及消化減容后，進而利用污泥脫水機進行脫水處理，zui后定期進行外運處置。
5、消毒
消毒池采用的形式為折板混流形式，由二氧化氯發生器產生的消毒液自動投加到沉淀池的出水管道中，混合器與經過處理后的污水通過管道來充分混合在一起，經過一段時間后，在消毒池內殺滅水中的病毒和致病菌，同時在管網內留有一定的余氯，這樣可以起到持續殺菌的作用。此外，該處理設備的自動化程度較高，配有專用的控制柜，潛水曝氣機和水泵會(huì )受到液位的控制而自動啟動或停止，從而確保污水處理系統正常、穩定的運行。

施工方案及步驟　

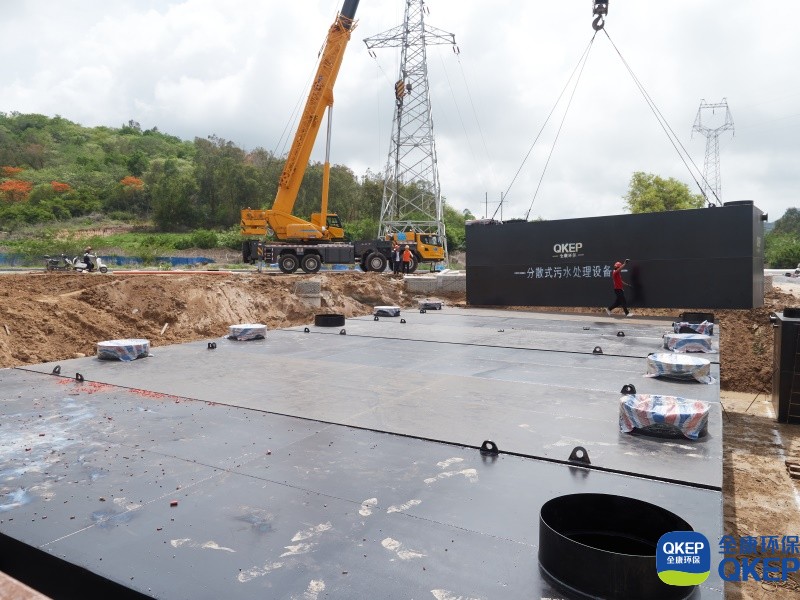

1、設備運抵現場后開箱、清點和檢查

1）設備運抵現場后，首先看到貨是否與設計圖中所需要的設備規格、型號相符。部件是否與設計要求的規格、型號、數量相符。箱號、設備型號相符后方允許開箱，以免開錯?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
2）開箱時應清掃頂部灰塵，防止這些灰塵散落在設備上，開箱時應使用起釘器或撬杠，不允許用錘斧亂拆，同時應注意不要碰傷設備的凸出部份和表面?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
3）開箱后，把箱內各件與裝箱單一一核對、清點。單位部件應有合格證，隨機的圖紙等技術文件。清點后做好記錄?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
2、測量、基準點的設置及基礎的校驗　

1）施工測量應由專業人員進行，測量人員在施測前要認真學習和校核施工圖紙的各部尺寸，了解工程全貌和設計意圖，核算出軸中心線的相關尺寸和標高尺寸；　

2）測量所使用的儀器應在檢定周期限定的日期內，使用前應對其進行檢查和校核。

3）基礎的校核　

a測量人員與安裝人員配合，測設出設備的輔助中心線及安裝平線，根據需要、輔助中心線的位置可用墨線彈在準備安裝設備的基礎上，以便對基礎的尺寸進行明顯的檢查和結果顯示?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
3、混凝劑投加設備安裝

1）二氧化氯消毒發生裝置安裝必須符合設計和設備技術文件規定?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
2）焊接應符合焊縫余高、錯邊符合標準中規定，焊縫表面嚴禁有裂紋、夾渣、焊瘤、燒穿、弧坑、針狀氣孔和融合性飛濺物等缺陷?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
3）墊鐵布置必須符合標準中規定。

4）防腐蝕必須符合設計及標準規定?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
5）支座及底座的安裝尺寸位置符合設計要求，埋設平整牢固，箱底與地坪接觸緊密，支架橫平豎直，防腐蝕符合要求?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
4、污水處理器安裝　

1）污水處理器安裝必須符合設計及設備技術文件規定。

2）防腐蝕及墊鐵布置必須符合設計要求及標準規定?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
3）焊接應符合焊縫余高、錯邊符合標準中規定，焊縫表面嚴禁有裂紋、夾渣、焊瘤、燒穿、弧坑、針狀氣孔和融合性飛濺物等缺陷。

5．風機及泵的安裝

1)風機及泵體的安裝

A風機及泵體的測量和調整　

a找正：找正就是找正風機及泵體的縱橫向中心線。風機及泵體的縱向中心線以風機及泵軸中心線為準；橫向中心線以出口管的中心為準。找正結果應使其符合圖紙設計要求，又能滿足與其它設備能很好的連接?？v橫向允差　10 mm；　

b找平：抄平用精度0.02mm/m的方水平儀，在風機及泵的進出口法蘭或其它水加工平面上進行測量。調整水平時可在泵體支腳與機座之間加薄鐵皮來實現，泵體的水平度允許偏差一般為縱向小于0.5/1000，橫向小于0.50/1000?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
調節水池污水提升泵為方便檢修，安裝方法改為鏈條吊掛，吊掛位置在檢修口上，打膨脹螺絲固定并用軟管連接。

6．管路安裝

a　管道法蘭、焊縫及其他連接件的安裝符合安裝位置符合設計要求，并不得緊貼墻壁和管架，朝向合理，便于檢修?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
b　管道安裝的坡向、坡度符合設計要求。

c　管道穿越墻壁、樓板、屋面時穿越位置及保護措施符合設計要求。穿墻及過樓板的管道加有套管，但管道焊縫位于套管外。穿墻套管長度大于墻厚，穿樓板套管高于樓面或地面50mm。穿過屋面的套管有防水肩和防水帽;管道與套管的空隙用石棉和其他不燃材料填塞?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
d　法蘭連接的質量符合兩法蘭應平行并保持同軸性，螺栓能自由穿入，螺栓穿向*，外漏長度相等?！?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei" font-size: 12px; white-space: normal; background-color: rgb(255, 255, 255);"/>
e閥門安裝的型號符合設計要求，安裝位置、進出口方向正確、連接牢固、緊密，啟閉靈活，手輪、手柄朝向合理，閥門表面潔凈。
